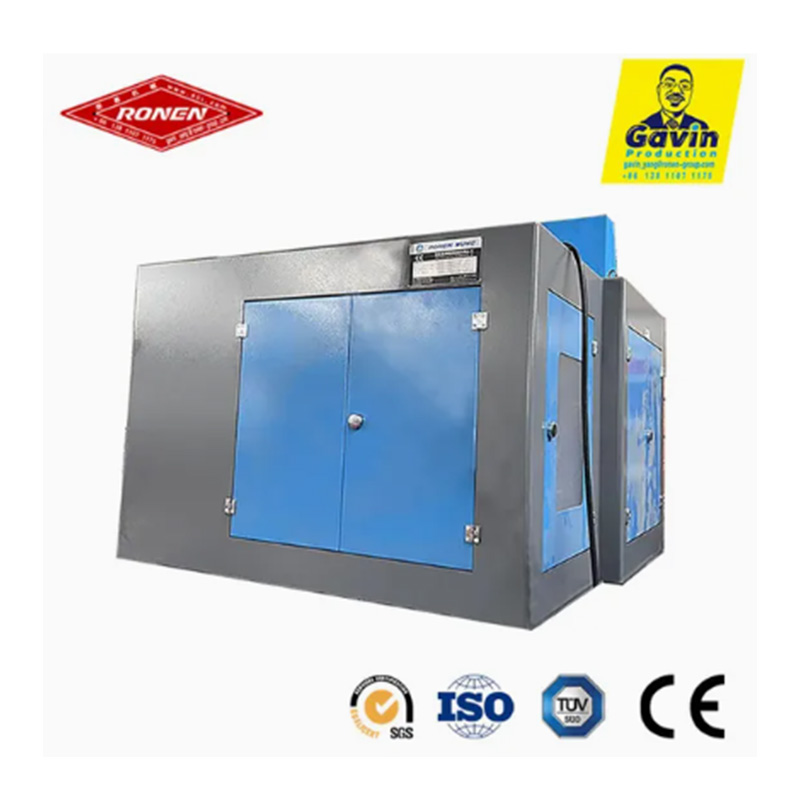

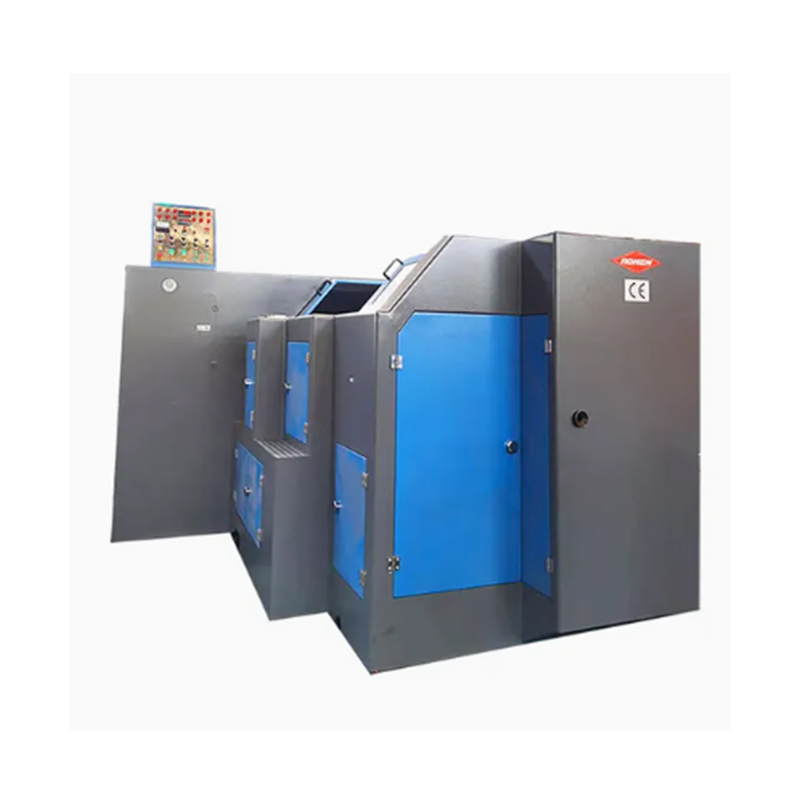

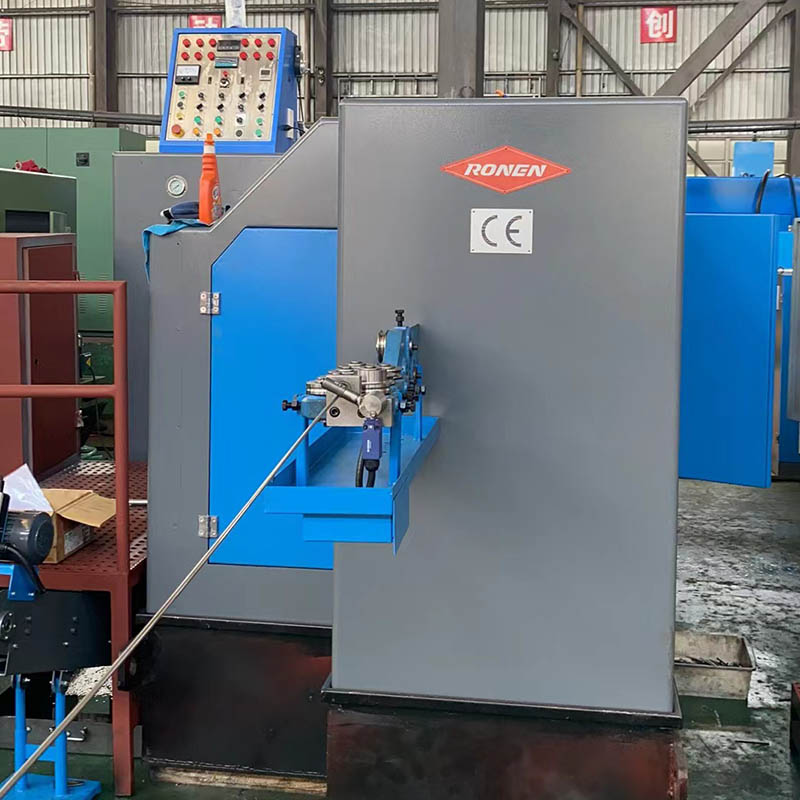

Formovač skrutiek Ronen®3 s 3 stanicami formuje polotovar skrutky v troch krokoch: prvá matrica natiahne drôt, druhá matrica tvaruje hlavu a tretia matrica orezáva prebytočné časti. Po nastavení rozmerov formy bude stroj fungovať automaticky, čo je kľúčová výhoda, ktorá pomáha výrobcom zvýšiť efektivitu výroby a zabezpečiť konzistentnú kvalitu skrutiek.
Formovač skrutiek 3 Die 3 Station používa tri sady foriem a tri po sebe nasledujúce pracovné stanice na vytláčanie kovového drôtu za studena do polotovarov skrutiek. Rýchlosť je mierna, vhodná pre fabriky so stredne veľkými zákazkami a tie, ktoré majú špecifické požiadavky na kvalitu.
3 Die 3 Station Bolt Former je stroj na vytváranie hláv za studena, ktorý formuje hlavy skrutiek tromi odlišnými procesmi. Narezané drôtené polotovary sa postupne prepravujú cez tri rôzne formy. Na každom stanovišti naráža na polotovar špecifický razník, ktorý ho postupne smeruje a tvaruje. Trojkrokový proces môže produkovať hlavy skrutiek s úplnou štruktúrou a dobrým tvarom.
Na prvom stanovišti 3-zápustkového formovača skrutiek 3 sú narezané polotovary lisované razníkom. Toto počiatočné stlačenie spustí proces ubíjania, pričom sa kov zhromažďuje na jednom konci polotovaru. Tvorí základný kruhový prefabrikát, ktorý sa pripravuje na presnejšie tvarovanie v nasledujúcich staniciach. Táto fáza je rozhodujúca pre normálny tok kovu.
Tretia a posledná stanica formovača skrutiek je miesto, kde jemný opracujúci razník núti kov úplne vyplniť presnú dutinu formy. Výsledkom bude hlava dokončená skrutkou s úplnými rozmermi a odlišnými vlastnosťami, ako je úplný tvar šesťhrannej hlavy alebo hlavy podložky.
| Model | Jednotka | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovacia stanica | NIE | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovacia sila | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.odrezový pr | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max. dĺžka odrezania | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Výstupná rýchlosť | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Mŕtvica | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hlavný zdvih barana | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavného motora | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnenie odrezanej matrice | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Celkové zatemnenie raznice | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Celkové stlmenie hlavnej matrice | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die ihrisko | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Približná hmotnosť | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použiteľná skrutka pr | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Dĺžka drieku polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkové stlmenie | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Funkciou 3 Die 3 Station Bolt Former je, že formy sú nezávislé a proces ladenia je jednoduchý. Tri sady foriem sú inštalované samostatne. Ak sa niektorý z nich opotrebuje, jednoducho ho vymeňte. Tlak na každej pracovnej stanici je možné nastaviť individuálne. Telo stroja nie je ťažké a z podlahy bežnej dielne netreba robiť základy.
