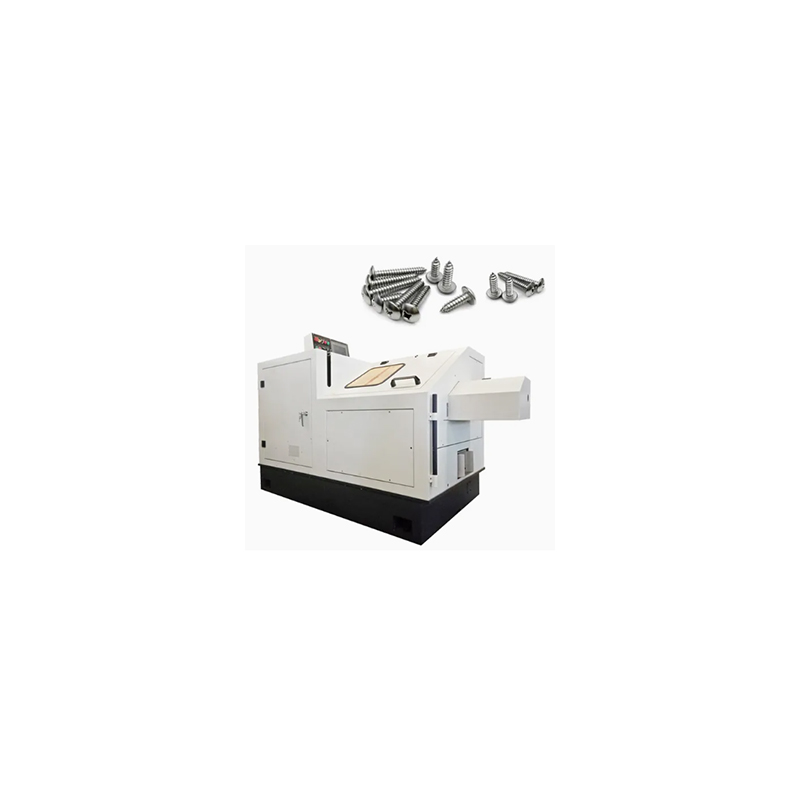

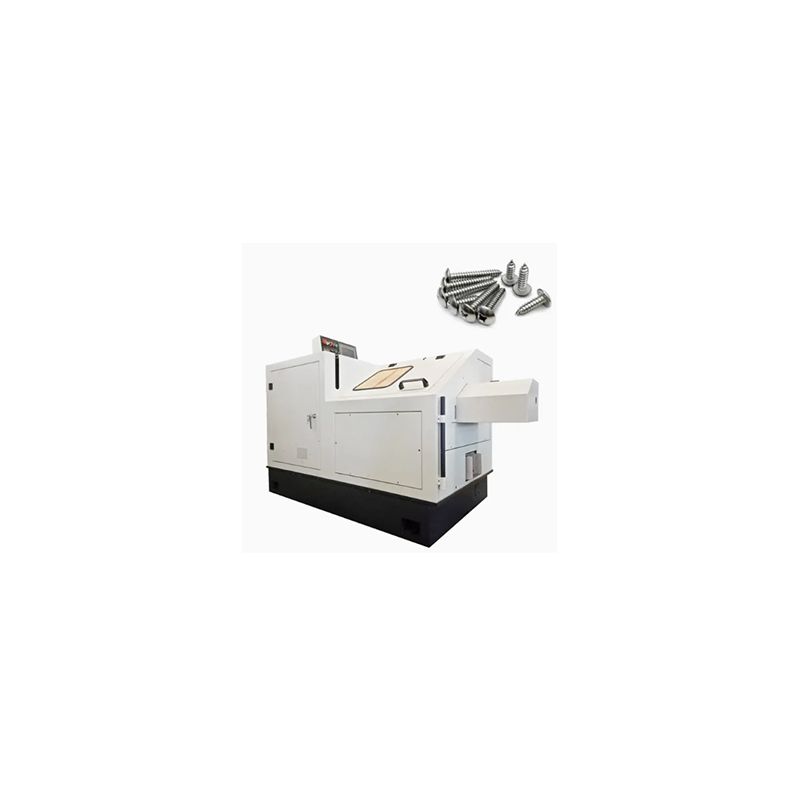

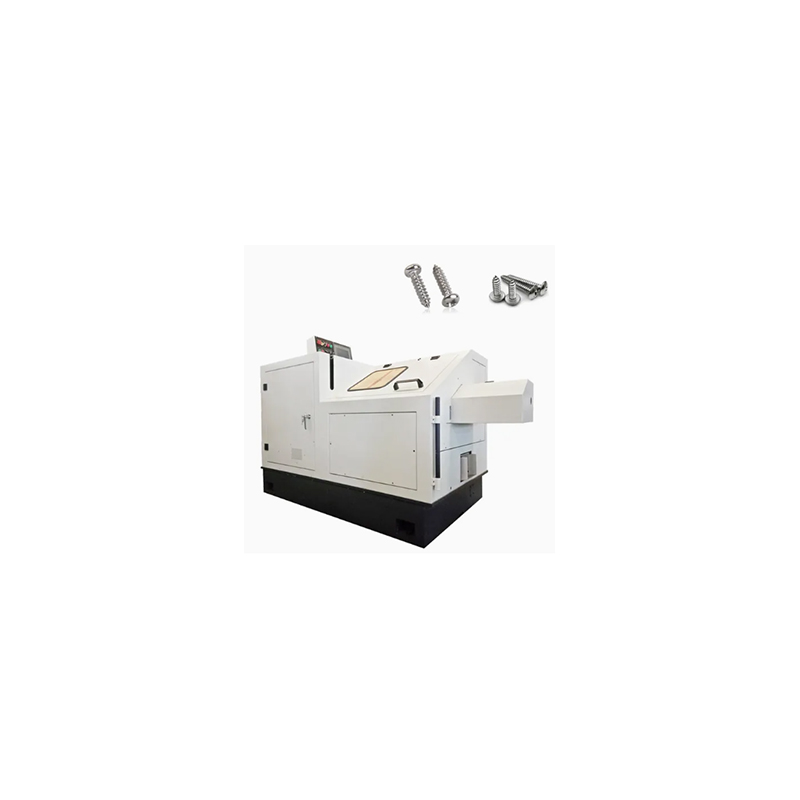

Stroj na výrobu mikro skrutky Ronen® je navrhnutý na výrobu miniatúrnych skrutiek. Môže transformovať tenké kovové drôty na skrutky s jemnými závitmi. Všetko, čo musíte urobiť, podľa výrobcov, je vložiť tenký drôt a stroj naraz vyreže hlavu skrutky a závit.
Stroj na výrobu mikro skrutky je zariadenie špeciálne navrhnuté na výrobu extrémne malých skrutiek. Môže spracovať tenké kovové drôty do miniatúrnych skrutiek. Najprv odreže drôt, potom vytlačí hlavu skrutky a nakoniec ho zaliate. Celý proces je plne automatický.
Stroj na výrobu mikro skrutky môže produkovať extrémne malé skrutky, zvyčajne s priemerom menším ako M2. Je to vysoko presný integrovaný systém, ktorý transformuje tenký drôt do hotových miniatúrnych skrutiek prostredníctvom formovania za studena. Od kŕmenia drôtov po tvarovanie hlavy a spracovanie vlákien bol celý proces miniaturizovaný s cieľom zvládnuť malé a presné komponenty s vysokou presnosťou.
Stroj na výrobu mikro skrutky začína veľmi tenkým drôtom, ktorý sa zvyčajne nachádza na malej cievke. Mechanizmus kŕmenia je rozhodujúci; Musí napredovať drôt malými a presnými prírastkami. Vysoko presný vyrovnávací stroj môže eliminovať všetky ohyby a potom ultrafínový strihový stroj rozreže drôt na prázdne miesta. Konzistencia prázdnej dĺžky je nanajvýš dôležitá, pretože aj najmenší rozdiel môže ovplyvniť veľkosť konečnej skrutky.
Jadrom stroja je stroj na hlavu v oblasti micro studena. Táto časť využíva extrémne vysoký tlak na vykonanie nadpisu na konci malého drôtu, aby sa vytvorila hlava skrutky. Punch a samotná forma sú veľmi malé a musia sa vyrobiť s extrémne vysokými toleranciami, aby sa vytvoril čistý a zreteľný tvar hlavy skrutky v takom malom meradle bez poškodenia častí.
| Zadané |
X15-30g | X15-37g | X15-50g | X15-63g | X15-76g | X15-100g | Z32G-51 | X0650 | X0685 | X06127 | X0860 | X08100 |
| Hlavný motor | 3 kW (4hp) | 3 kW (4hp) | 3 kW (4hp) |
3 kW (4hp) |
3 kW (4hp) |
3 kW (4hp) |
5,5 kW | 4 kW | 4 kW | 5,5 kW | 7,5 kW | 7,5 kW |
| Priemer | 2,3 ~ 5 mm | 2,3 ~ 5 mm | 2,3 ~ 5 mm | 2,3 ~ 5 mm |
2,3 ~ 5 mm |
2,3 ~ 5 mm |
2,3 ~ 5 mm |
Max. 6 mm | Max. 6 mm |
Max. 6 mm |
Max8mm |
Max8mm |
| Dĺžka | 6 ~ 30 mm | 6 ~ 37 mm | 6 ~ 50 mm | 6 ~ 63 mm | 6 ~ 76 mm | 75 ~ 100 mm | Max15 mm | Max50 mm | Max85 mm | Max127 mm | Max. 60 mm | Max. |
| Hlavný | Φ34,5*50 mm |
Φ34,5*55 mm |
Φ34,5*67 mm |
Φ34,5*80 mm |
Φ34,5*100 mm |
Φ34,5*115 mm |
|
Φ45*108 mm |
Φ45*108 mm |
Φ45*150 mm |
Φ60*128 mm |
Φ60*128 mm |
| 1. úder | Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
|
Φ36*94 mm |
|
Φ36*94 mm |
Φ38*107 mm |
Φ38*107 mm |
| Druhý úder | Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
|
Φ36*60 mm |
|
|
Φ38*107 mm |
|
| Odrezanie | Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
|
|
|
|
|
|
| Nožnica | 10*32*63 mm | 10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
|
10*25 mm | 10*25 mm | 10*25 mm | 12*28 mm | 12*28 mm |
| Rýchlosť | 260-300ks/min. | 190-215ks/min. | 180-195ks/min. | 130-150ks/min. | 120-135ks/min. | 85-100ks/min. | Max800ks/min. nastaviteľný | 130ks/min. | 80ks/min. | 70ks/min. | 60-100ks/min. | 60-80ks/min. |
| Váha | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 4200 kg | 2200 kg | 2200 kg | 2500 kg | 4000 kg | 4200 kg |
Vlastnosť stroja na výrobu mikro skrutky je jeho mimoriadne vysoká presnosť. Jeho kŕmny mechanizmus môže pevne uchopiť extrémne jemné drôtové nite bez pošmyknutia alebo zlomenia. Klepnutie na závity je extrémne malé a je vybavené automatickým mazaním. Závesné otvory, ktoré vytvára, sú hladké a môžu byť ľahko zaskrutkované do orechov bez uviaznutia.
