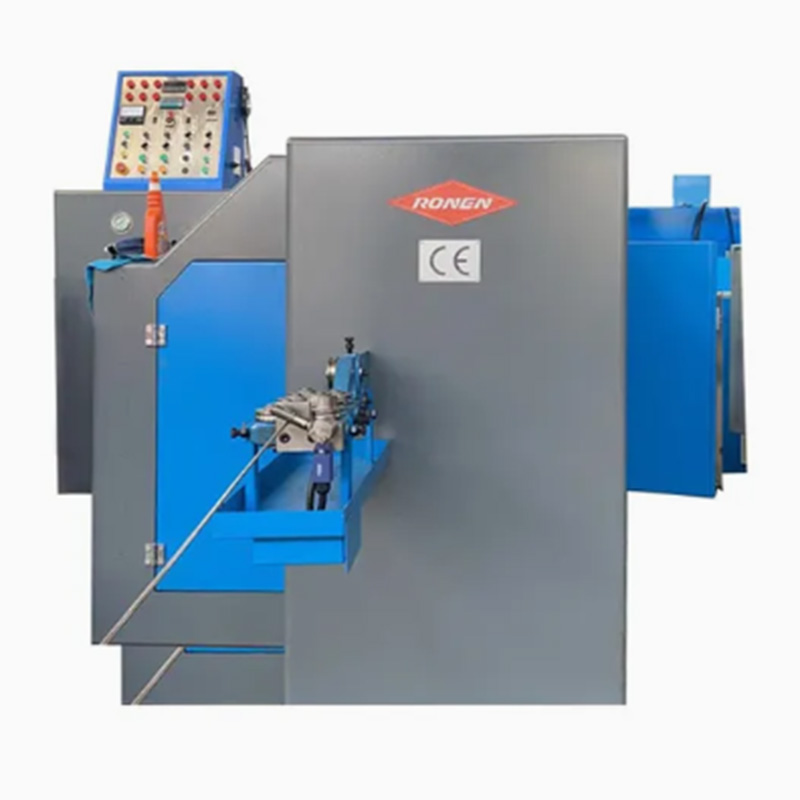

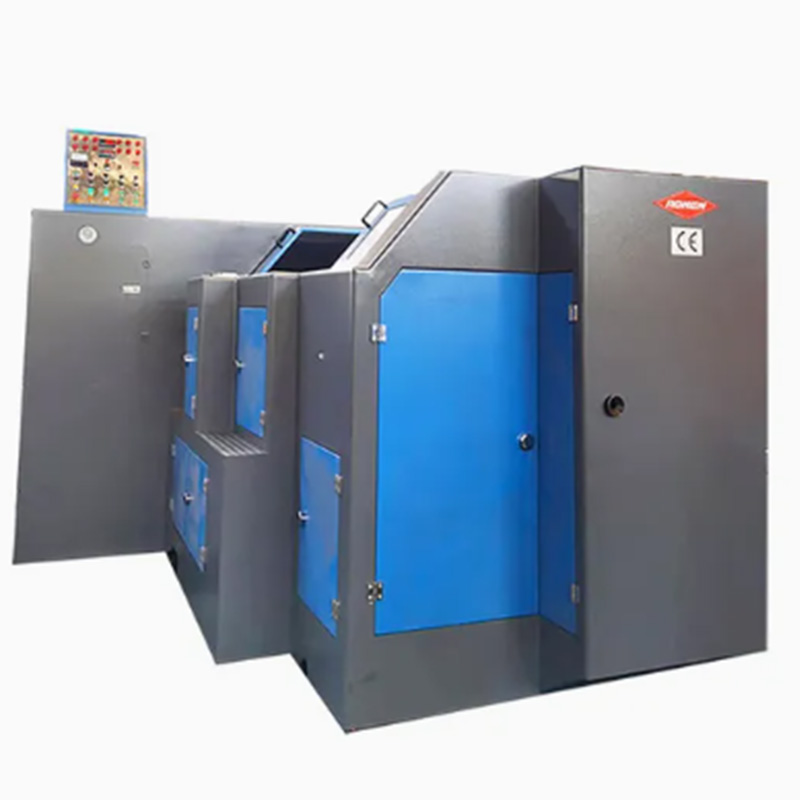

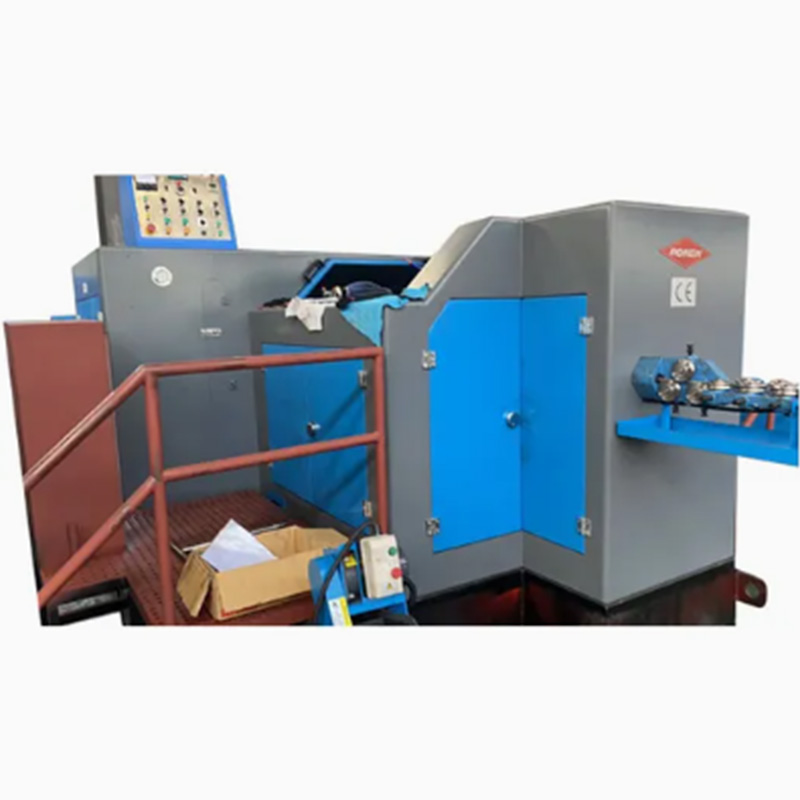

Dodávateľ Ronen® poskytuje 4 Die 4 Station Bolt Former, ktorý tvorí polotovar skrutky v štyroch krokoch: prvým krokom je odrezanie drôtu, druhým krokom je natiahnutie polotovaru, tretím krokom je tvarovanie hlavy skrutky a štvrtým krokom je orezanie prebytočných častí. Nie je potrebné presúvať suroviny.
Formovač skrutiek so 4 stanicami používa štyri samostatné stanice a zodpovedajúce formy na lisovanie kovového drôtu za studena na polotovary skrutiek. Vyrába skrutky tlačením kovu cez štyri fázy tvárnenia. Kovový drôt vstupuje z jedného konca, je odrezaný a potom prechádza cez každú pracovnú stanicu.
Vložte zvitok drôtu do tvarovača skrutiek a proces tvarovania sa môže začať. Stroj automaticky odreže časť drôtu a vloží ho do štyroch staníc. Na každej zastávke nástroj tlačí na kov, mení svoj tvar a premení jednoduchý drôt na zložitý svorník.
4 Die 4 Station Bolt Former využíva proces kovania za studena, čo umožňuje tvarovanie kovu bez potreby zahrievania. Keďže vnútorná štruktúra kovu je stlačená a pretvarovaná, výsledkom je robustnejší konečný produkt. Takto vyrobené spojovacie prvky sú mimoriadne pevné a odolné.

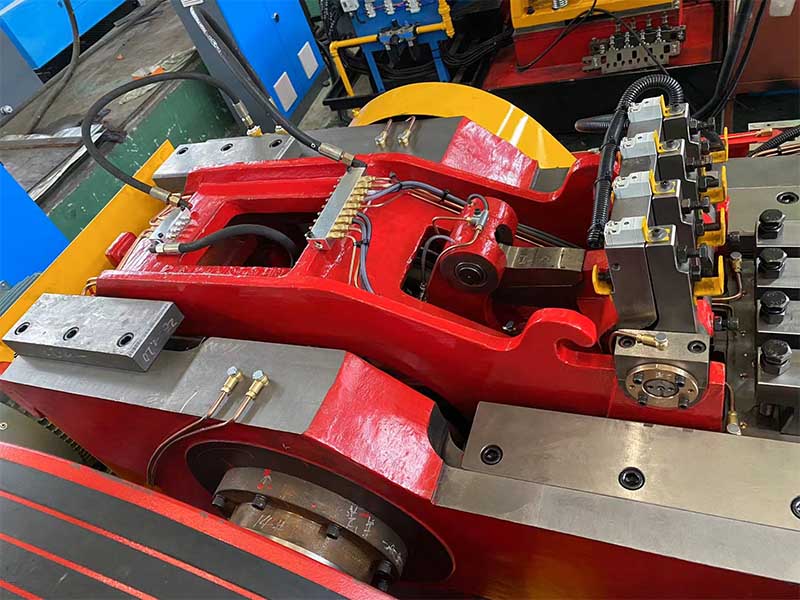

Jednou z kľúčových súčastí formovača závory je prenosový prst. Tento komponent zachytáva nedokončené skrutky a presne ich presúva z jednej stanice do druhej. Ak tento mechanizmus nie je správne zarovnaný, skrutky nebudú správne vytvorené. Jeho priebeh je progresívny. Prvá stanica môže začať s formovaním hlavy, ďalšia stanica dokončí tvorbu hlavy, ďalšia stanica spracuje hrot a posledná stanica začne spracovávať vlákna.
| Model | Jednotka | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| Kovacia stanica | NIE | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Kovacia sila | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.odrezový pr | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Max. dĺžka odrezania | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Výstupná rýchlosť | ks/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O. Mŕtvica | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Mŕtvica | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Hlavný zdvih barana | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Výkon hlavného motora | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Celkové stlmenie. z odrezanej matrice | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Celkové stlmenie. dierovacej matrice | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| Celkové stlmenie. hlavnej matrice | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Die ihrisko | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Pribl. hmotnosť | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Použiteľná skrutka pr | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Dĺžka drieku polotovaru | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Celkové stlmenie | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
Funkciou 4 Die 4 Station Bolt Former je, že pracovné stanice sú dobre koordinované a výmena formy je rýchla. Pohyby štyroch pracovných staníc sú presne koordinované mechanickým prepojením. Keď predchádzajúca pracovná stanica dokončí spracovanie, obrobok sa automaticky presunie na nasledujúcu bez akéhokoľvek nesprávneho nastavenia alebo zaseknutia.
