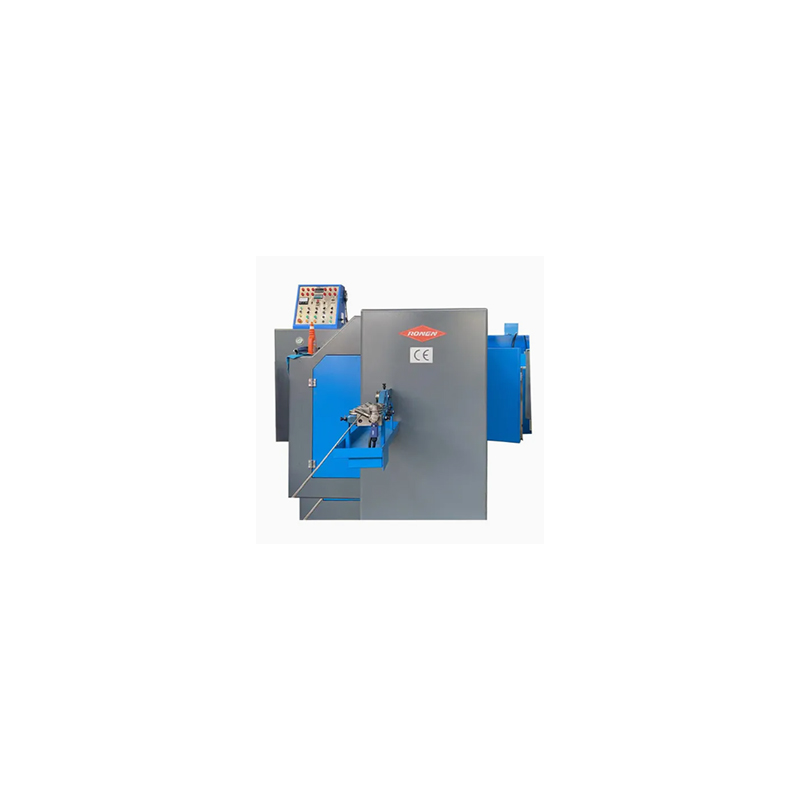

Stroj na tvarovanie skrutiek za studena Ronen® so 7 stanicami dokončuje celý proces výroby skrutiek na jedinej výrobnej linke: podávanie drôtu, ubíjanie, tvarovanie hlavy, orezávanie a predzávitovanie s celkom siedmimi stanicami. Nie je potrebné presúvať suroviny medzi strojmi.
Stroj na tvarovanie skrutiek za studena so 7 stanicami transformuje kovový drôt na vysoko presné polotovary skrutiek prostredníctvom siedmich po sebe nasledujúcich procesov vytláčania za studena. Dokáže spracovať drôty rôznych priemerov a vyrábať skrutky, ktoré spĺňajú vysoké požiadavky na presnosť a pevnosť.
Stroj na kovanie skrutiek za studena so 7 stanicami je sofistikovaný stroj na kovanie za studena špeciálne navrhnutý na výrobu skrutiek so zložitými hlavami alebo skrutiek väčších rozmerov. Prechádza siedmimi po sebe nasledujúcimi procesmi kovania na jednom drôtenom bloku. Tento viacstupňový proces umožňuje značné posunutie kovu a umožňuje vytváranie zložitých prvkov, ako sú hlboké drážky pohonu alebo drážky pod hlavou.
Sedem staníc stroja na formovanie skrutiek má odlišné funkcie: Stanica 1 je na podávanie a rezanie; Stanica 2 je určená na počiatočné formovanie tvaru hlavy; Stanica 3 je určená na predkovanie hlavy; Stanica 4 slúži na presné tvarovanie hlavy; Stanica 5 je určená na vytvorenie kroku tyčovej časti; Stanica 6 je určená na tvarovanie tyčovej časti; a stanica 7 je určená na konečnú úpravu. Celý proces sa dokončí automaticky.
Stroj na tvarovanie skrutiek za studena so 7 stanicami vyžaduje vysoko presný systém podávania a rezania drôtu. Drôt musí byť úplne narovnaný predtým, ako môže byť narezaný na polotovary presnej dĺžky. Konzistentný objem polotovaru je rozhodujúci, pretože materiál bude distribuovaný vo viacerých fázach tvarovania, aby sa dosiahol konečný tvar hlavy bez defektov.
| Model | Jednotka | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovacia stanica | NIE | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovacia sila | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.odrezový pr | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.dĺžka výrezu | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Výstupná rýchlosť | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Mŕtvica | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hlavný zdvih barana | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavného motora | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnenie odrezanej matrice | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Celkové zatemnenie raznice | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Celkové stlmenie hlavnej matrice | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die ihrisko | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Približná hmotnosť | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použiteľná skrutka pr | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Dĺžka drieku polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkové stlmenie | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Hlavným predajným bodom stroja na tvarovanie skrutiek za studena so 7 stanicami je "viacstaničné spracovanie krok za krokom", ktoré umožňuje výrobu zložitých konštrukčných skrutiek s extrémne vysokou presnosťou. Jeho sedem pracovných staníc sa postupne tvaruje a zdokonaľuje, čím zaisťuje, že každý detail je správne usporiadaný. Sústrednosť medzi hlavou a hriadeľom je mimoriadne dobrá.
