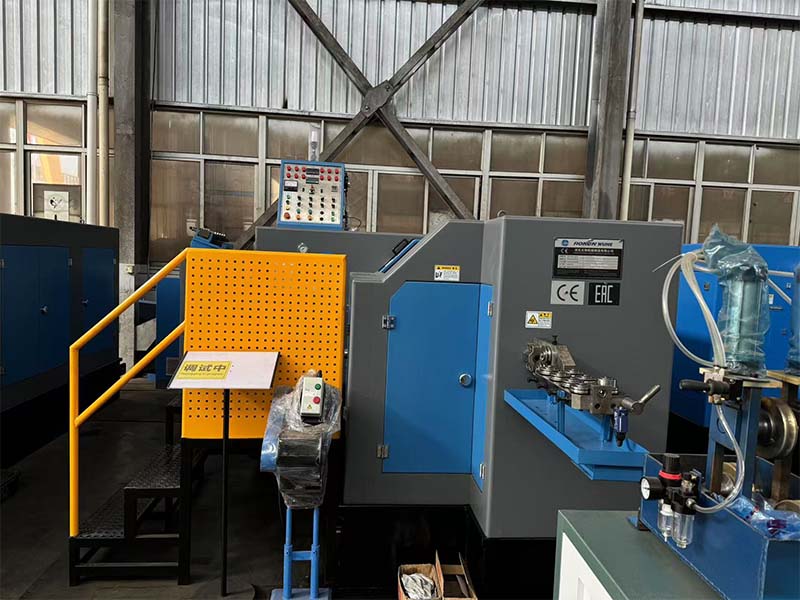

Ronen® – kľúčový dodávateľ – 5-polohový stroj na tvarovanie skrutiek za studena formuje polotovary skrutiek prostredníctvom piatich krokov spracovania za studena: rezanie drôtom, ubíjanie, tvarovanie hlavy, orezávanie a brúsenie hriadeľa. Stačí vložiť drôt do podávacieho stroja, nastaviť ho a automaticky sa spustí.
Stroj na tvarovanie skrutiek za studena s 5 stanicami premieňa kovový drôt na polotovary skrutiek prostredníctvom piatich po sebe idúcich staníc na vytláčanie za studena. Bol vyrobený polotovar skrutky s celou hlavou a driekom pripevneným. To sa potom môže použiť na následné operácie závitovania.
Päť staníc Bolt Former Machine má jasne definované úlohy: Stanica 1 odreže drôt a vylisuje malé výstupky (počiatočný tvar hlavy); Stanica 2 predpína hlavu, aby bol tvar jasnejší; Stanica 3 spracováva tyčovú časť (ako je vylisovanie redukcie alebo krokov); Stanica 4 jemne stlačí detaily hlavy; Stanica 5 dokončuje tvarovanie tyčovej časti a hlavy. Celý proces nevyžaduje zahrievanie; vykonáva sa priamo v studenom stave.
Stroj dokáže tvarovať kovový drôt bez potreby zahrievania. Automatizované zariadenie najskôr vytiahne kovový drôt, nareže ho na konkrétne dĺžky podľa potreby a potom ho postupne dopraví do piatich rôznych spracovateľských staníc. Každá stanica vykonáva špecifické operácie, ako je tvarovanie hlavy alebo vkladanie tyčovej časti, v konečnom dôsledku tvorí skrutku.
Ťažisko údržby 5-polohového stroja na tvarovanie skrutiek za studena spočíva v dopravnom mechanizme a formách. Mechanizmus pohybu polotovarov skrutiek medzi stanicami musí byť udržiavaný presný a stav opotrebovania kovacích foriem musí byť skontrolovaný, aby sa zabezpečilo, že skrutky spĺňajú špecifikácie.
Charakteristickým znakom stroja na tvarovanie skrutiek za studena s 5 stanicami je, že má komplexné funkcie stanice a je vysoko prispôsobiteľný rôznym materiálom. Poloha 1-2 je pre hlavu potrubia a poloha 3-5 je pre telo potrubia. Dokáže si poradiť so skrutkami od jednoduchých okrúhlych hláv až po tie so schodíkmi. Tlak aplikovaný na každú pracovnú stanicu je možné nastaviť nezávisle a nespôsobí prasknutie drôtu.
| Model | Jednotka | RNBP-65S | RNBP-85S |
RNBP-105S |
RNBP-135L |
RNBP-135L |
RNBP-135LL |
RNBP-165S |
| Kovacia stanica | NIE | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Kovacia sila | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.odrezový pr | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Max. dĺžka odrezania | mm | 105 | 115 | 135 | 185 | 195 | 265 | 190 |
| Výstupná rýchlosť | ks/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| R.K.O. Mŕtvica | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Mŕtvica | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Hlavný zdvih barana | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Výkon hlavného motora | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Celkové stlmenie. z odrezanej matrice | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Celkové stlmenie. dierovacej matrice | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x30L |
Ø60x229L |
Ø75x185L |
| Celkové stlmenie. hlavnej matrice | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185K |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Die ihrisko | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Pribl. hmotnosť | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Použiteľná skrutka pr | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Dĺžka drieku polotovaru | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Celkové stlmenie | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
