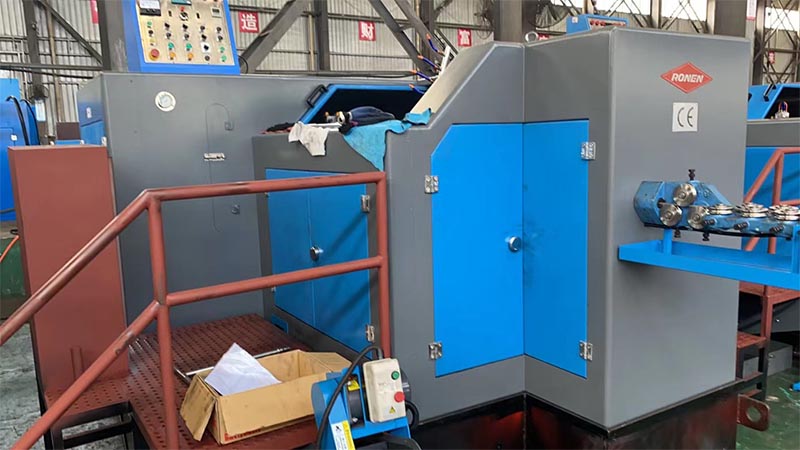

Stroj na tvarovanie skrutiek za studena Ronen® s 3 stanicami je nevyhnutným prínosom pre dodávateľov, pretože dokončuje tvarovanie skrutiek prostredníctvom troch krokov kovania za studena: utláčanie polotovaru, tvarovanie hlavy a orezávanie prebytku. Stačí vložiť oceľový drôt, nastaviť stanicu a stroj bude fungovať automaticky.
Stroj na tvarovanie skrutiek za studena s 3 stanicami používa metódu vytláčania za studena na postupnú transformáciu kovového drôtu na polotovary skrutiek prostredníctvom troch rôznych staníc. Tri pracovné stanice mali jasne definované zodpovednosti a konečným produktom bol polotovar skrutky s kompletnou hlavou.
Stroj na kovanie skrutiek za studena s 3 stanicami je viacpolohový stroj na kovanie za studena, ktorý formuje hlavy skrutiek tromi po sebe nasledujúcimi procesmi. Narezané drôtené polotovary sa prepravujú do troch rôznych foriem. Na každej stanici razník narazí na polotovar, postupne kuje kov a nakoniec vytvorí úplnú hlavu skrutky. V porovnaní so strojmi s menším počtom staníc to môže vytvárať zložitejšie geometrie hlavy skrutiek.

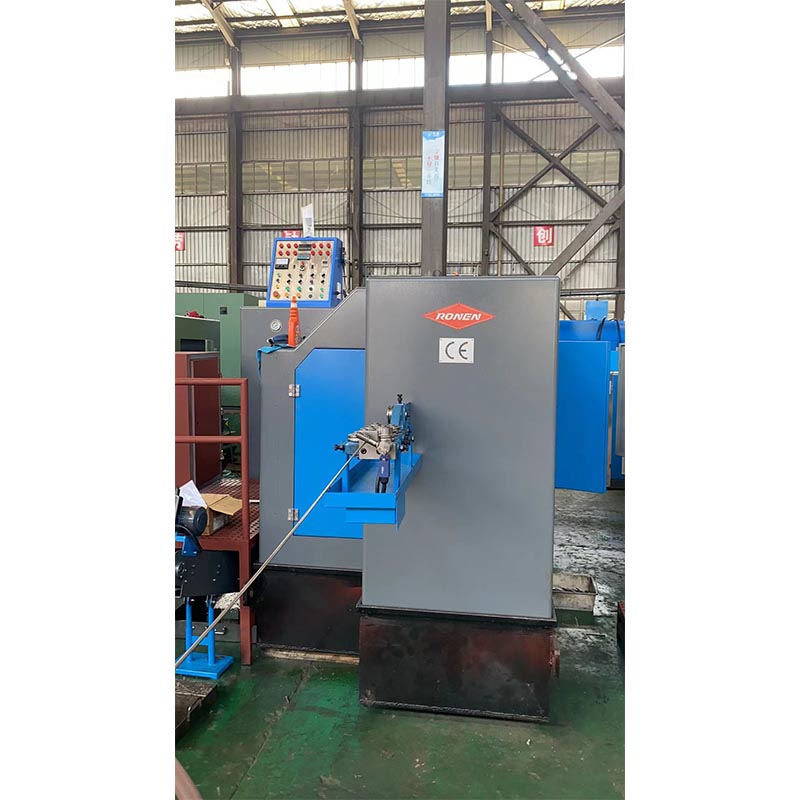

Najprv vložte drôt z cievky do stroja na formovanie skrutiek 3 stanice za studena. Drôt prechádza vyrovnávacím zariadením, aby sa zabezpečilo, že je úplne rovný. Potom sa na strihacom stroji rozreže na polotovary určitých dĺžok. Konzistencia polotovarov je nanajvýš dôležitá, pretože môže poskytnúť presné množstvo kovu potrebné pre tri stupne tvarovania.
Na prvom stanovišti stroja sú vyrezané polotovary lisované razníkom. Počiatočný proces ubíjania začína tu, zbieraním kovu na jednom konci polotovaru, aby sa vytvoril základný hrubý predtvarovaný tvar. Táto fáza pripravuje presnejšie tvarovanie v nasledujúcich staniciach.
| Model | Jednotka | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovacia stanica | NIE | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovacia sila | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.odrezový pr | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max. dĺžka odrezania | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Výstupná rýchlosť | ks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| Mŕtvica P.K.P | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hlavný zdvih barana | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Výkon hlavného motora | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Celkové zatemnenie odrezanej matrice | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Celkové zatemnenie raznice | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Celkové stlmenie hlavnej matrice | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die ihrisko | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Približná hmotnosť | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Použiteľná skrutka pr | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Dĺžka drieku polotovaru | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Celkové stlmenie | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Funkciou stroja na tvarovanie skrutiek za studena s 3 stanicami je, že jeho pracovné polohy sú nastaviteľné a má veľkú prispôsobivosť. Tlak aplikovaný na každú pracovnú stanicu a polohu formy je možné nastaviť nezávisle. Forma je deleného typu a nevyžaduje kompletnú výmenu, čím šetrí náklady na formu.
