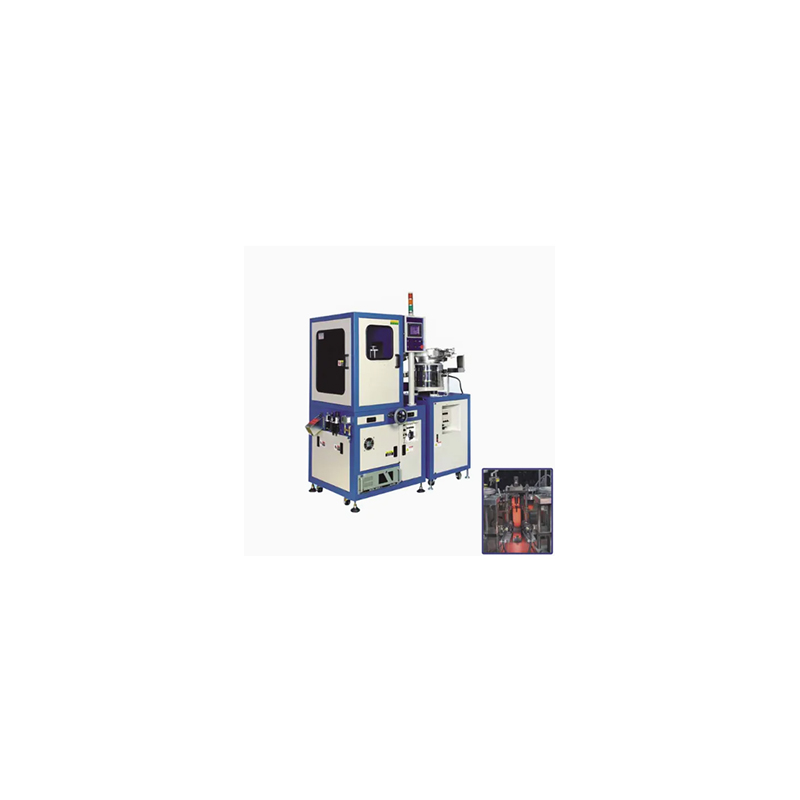

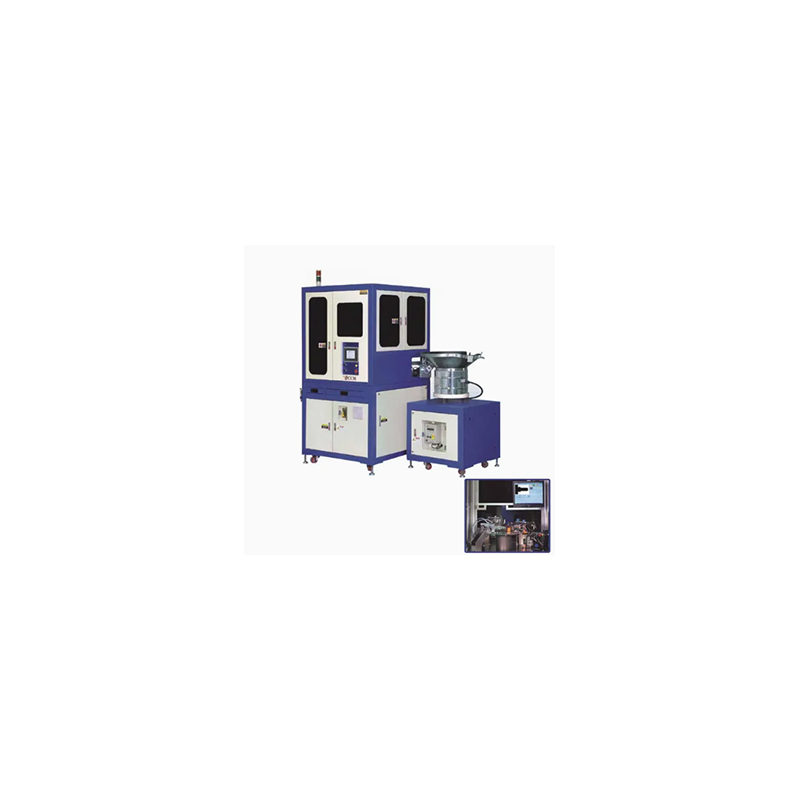

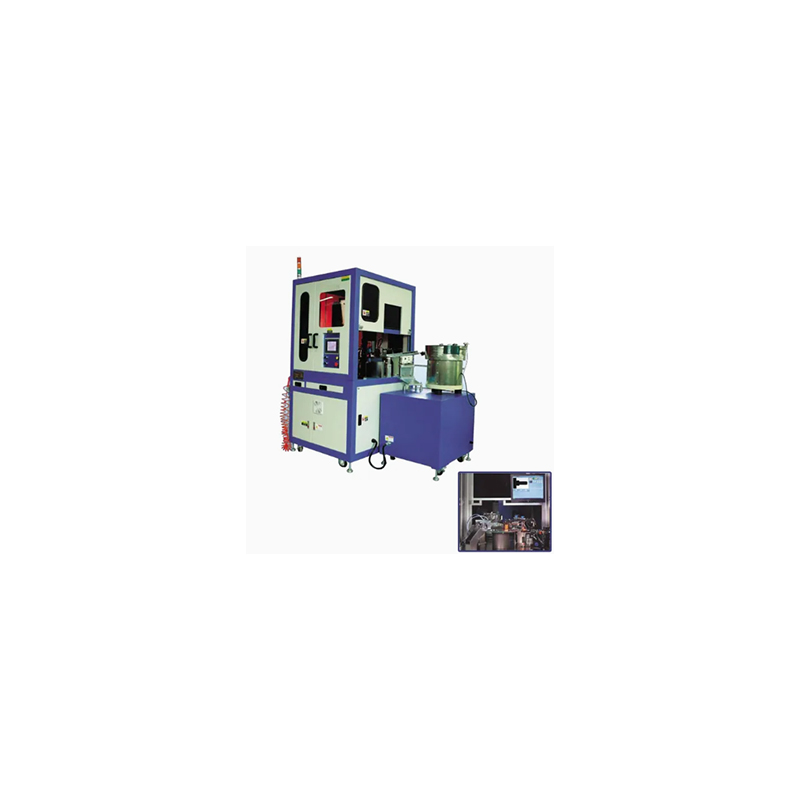

Stroj na triedenie matíc a skrutky Ronen®, navrhnutý tak, aby vyhovoval potrebám výrobcov, môže triediť orechy a skrutky podľa veľkosti. Musíte iba naliať zmiešané dávky orechov a skrutiek do podávača a stroj na ich triedenie do rôznych zásobníkov použije malé obrazovky. Dokáže zvládnuť bežné veľkosti a nevyžaduje neustále úpravy.
Strúcny stroj na maticu a skrutku je špeciálne navrhnutý tak, aby triedil a klasifikoval vyrobené výrobky podľa špecifikácií a na identifikáciu chybných položiek. Vibračný dopravník ich vŕta do oblasti inšpekcie a potom ich rozdelí do rôznych zásobníkov podľa predvolených špecifikácií.
Triedenie matice a skrutky môže automaticky triediť zmiešané upevňovacie prvky do konkrétnych kategórií. Môže striktne implementovať predvolené štandardy pre klasifikáciu a spracovať veľké množstvo netriedených skrutiek, matíc a podložiek. Tým sa rieši problém s pomalým a chybovým manuálnym triedením, ušetrí veľa zdrojov pracovnej sily a materiálov a zaisťuje konzistentnosť triediacich šarží, ktoré sa môžu použiť na balenie, zásoby alebo montáž.
Stroj využíva rôzne senzory na kontrolu každého komponentu. Bežné typy zahŕňajú vizuálne systémy používané na analýzu tvaru, veľkosti a typu hlavy, ako aj laserové senzory používané na meranie dĺžky, priemeru a výšky tónu. Niektoré stroje môžu používať hmotnosť alebo kovové senzory na rozlíšenie materiálov alebo na detekciu chybných častí.
Po identifikácii častí bude triedenie matice a skrutky aktivovať mechanizmus, ktorý ich triedí do správnych košov zberu. Zvyčajne sa to robí pomocou stlačených prúdových prúdov vzduchu na vyfúknutie častí do špecifických štrbín alebo pomocou mechanických tlačených tyčí alebo usmerňovačov, ktoré viedli časti správnymi cieľmi. Rýchlosť tohto mechanizmu určuje celkovú rýchlosť triedenia stroja.
| Položka | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Priemer drôtu (mm) | Φ 3,0-f8.0 |
Φ8.0-f16.0 |
Φ1.2-f3.0 |
Φ8-F20 |
| Šírka hlavy (mm) | Φ5-F15 |
Φ10-F25 |
Φ2,5-f8 |
Φ8-f35 |
| Výška hlavy (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Dĺžka pod hlavou (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Presnosť triedenia (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Rýchlosť triedenia (PC/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Tlak vzduchu (kg/cm³) |
5 |
|||
| Počítač |
Priemyselný počítač |
|||
| Digitálny fotoaparát | Basler | Basler |
Basler |
Basler |
| Sieťová/hrubá hmotnosť (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Strojový rozmer (l*w*h) mm |
2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Rozmer po kratácii (hostiteľ/vibračné miesto+počítačová základňa) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Vlastnosťou matice a triedenia skrutky je jeho vysoká úroveň presnosti. Fotoaparát dokáže zväčšiť a prezerať profily vlákna a senzor môže merať rozmery. Je to oveľa presnejšie ako ľudské oko. Kŕmenie je tiež stabilné. Vibračná tabuľka nepoškodí skrutky a matice a vypúšťanie je čisté bez zaseknutia.
