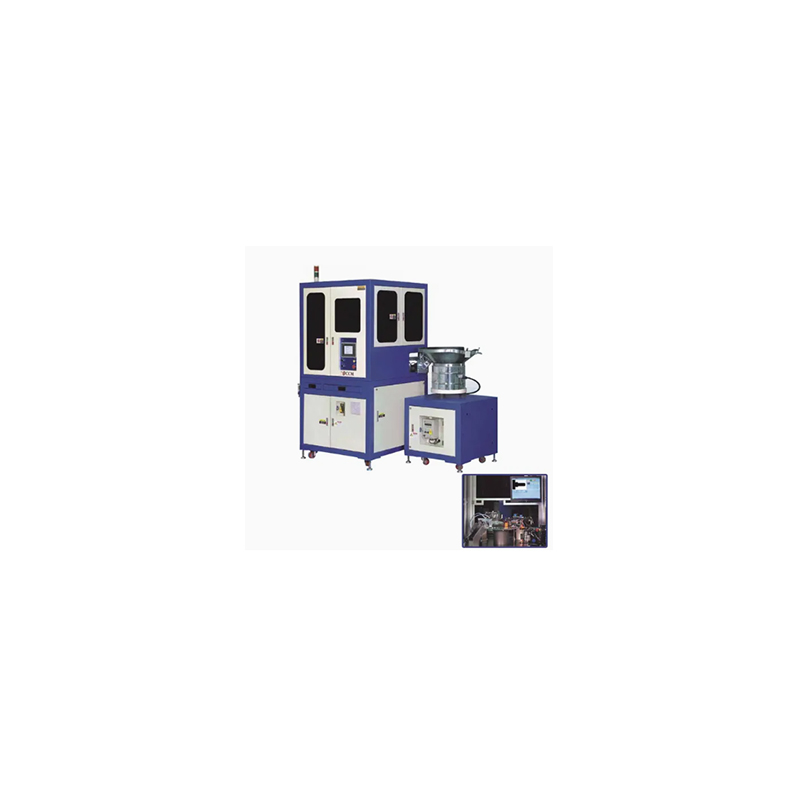

Optický triediaci stroj Ronen® Square Nut, navrhnutý tak, aby spĺňal vysoké štandardy výrobcov, používa fotoaparáty na kontrolu štvorcových orechov. Dokáže zistiť defekty, ako sú prasknuté rohy matíc alebo deformované závity, a ich oddelenie. Automaticky usporiada kvalifikované orechy do jedného triedenia a nekvalifikovaných orechov do iného triediaceho boxu.
Optický triediaci stroj štvorcových orechov je špeciálne navrhnutý na identifikáciu chybných produktov a ich klasifikáciu podľa špecifikácií pre štvorcové orechy. Použitím optickej šošovky a osvetlenia dokáže zistiť, či je problém s matičkou.
Optický triediaci stroj na štvorcové orechy je špeciálne triediace zariadenie určené pre štvorcové orechy. Jadro rieši dve kľúčové potreby: po prvé, prostredníctvom technológie optického rozpoznávania presne zachytáva štvorcovú štruktúru, okrajové a rohové obrysy a ďalšie vlastnosti štvorcových matíc a rýchlo oddeľuje štvorcové matice od zmiešaných upevňovacích prvkov, ako sú skrutky, okrúhle matice a podložky, aby sa predišlo zámene podobných častí; Po druhé, pre oddelené štvorcové matice testuje kľúčové atribúty, ako je veľkosť (ako je dĺžka boku, diagonálna vzdialenosť), hrúbka a veľkosť závitu (ako je ihrisko, nominálny priemer) a organizuje zmiešané dávky štvorcových orechov do skupín s jednotnými špecifikáciami, ktoré poskytujú štandardizované materiály pre následné skladovanie a montážne spojenia. Celý proces sa spolieha na optickú technológiu na dosiahnutie efektívneho a presného triedenia.

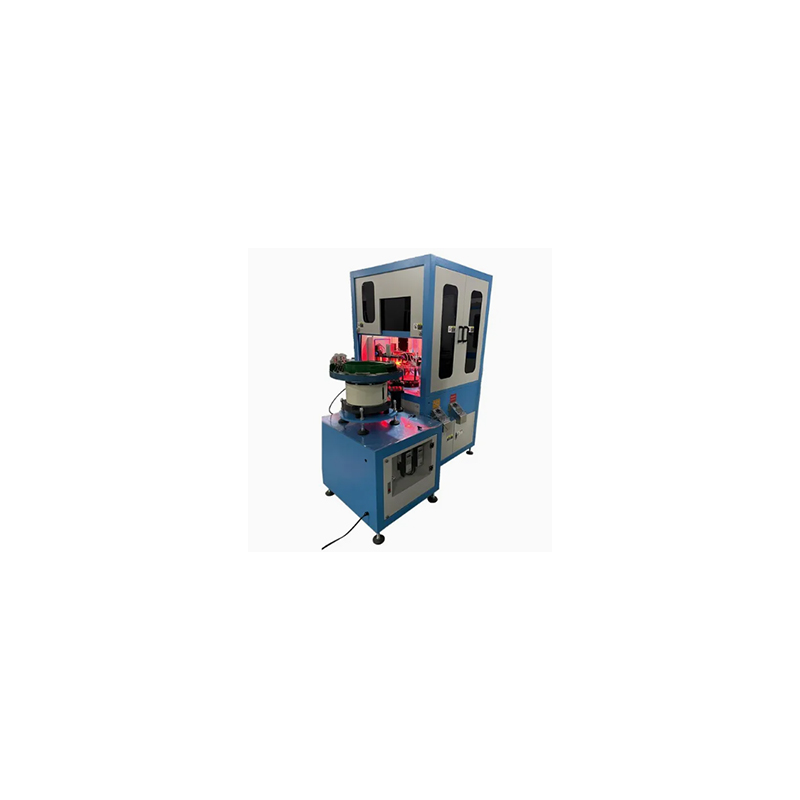

Optický triediaci stroj na štvorcové orechy využíva vibračný podávač typu misy a je vybavený vlastnými stopami a smerovými nástrojmi. Tieto nástroje boli starostlivo navrhnuté tak, aby bezpečne umiestnili každú štvorcovú maticu, zvyčajne s jednou stranou nadol smerom nadol, čo umožňuje fotoaparátu získať konzistentné zobrazenia zhora nadol, čím umožňuje presné meranie.
Okrem klasifikácie veľkosti môže stroj identifikovať a odstrániť chybné časti. Vizuálny systém môže detekovať bežné defekty, ako je poškodenie rohu, praskliny, chýbajúce závity (pre orechy vopred ťuknuté), silnú hrdzu alebo nesprávne komory. Táto funkcia kontroly kvality zaisťuje, že do obalu môžu vstúpiť iba kvalifikované matice.
| Položka | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Priemer drôtu (mm) | Φ 3,0-f8.0 |
Φ8.0-f16.0 |
Φ1.2-f3.0 |
Φ8-F20 |
| Šírka hlavy (mm) | Φ5-F15 |
Φ10-F25 |
Φ2,5-f8 |
Φ8-f35 |
| Výška hlavy (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Dĺžka pod hlavou (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Presnosť triedenia (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Rýchlosť triedenia (PC/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Tlak vzduchu (kg/cm³) |
5 |
|||
| Počítač | Priemyselný počítač | |||
| Digitálny fotoaparát | Basler | Basler |
Basler |
Basler |
| Sieťová/hrubá hmotnosť (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Strojový dimensipn (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Rozmer po kratácii (hostiteľ/vibračné miesto+počítačová základňa) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Predajné miesto optického triediaceho stroja Square Nut je to, že dokáže presne a rýchlo vyriešiť štvorcové orechy. Jeho fotoaparát môže zachytiť z niekoľkých uhlov, takže defektné produkty sa v podstate nemožno uniknúť detekcii. Rýchlosť je tiež rýchlejšia ako manuálna prevádzka a presnosť zostáva rovnaká aj po nepretržitej prevádzke niekoľko hodín.
